　　在這里要申明的是邏輯模型并不能完全算需求分析階段的工作，因為它包含了設計模型的概念，但是我又把它歸納了一塊到需求分析階段，原因在于邏輯模型中存在了業務對象模型和分析模型的概念。

言歸正傳，先來看用例模型。

用例模型

　　用例模型包含了兩部分：業務用例模型和系統用例模型。從字面的意義來看，確實很難分清兩者究竟在做些什么工作。因此我們要重點解釋一下。

業務用例模型的目的在于：

1．描述企業的內部組織結構

2．描述企業各部門的業務

3．關注于角色和系統的交互界面

系統用例模型的目的在于：

1．關注于演示對系統的需求

2．拋棄部門的功能，更加細化

3．系統用例模型應該劃分子系統以對應不同的功能

這二者最大不同點在于：業務用例模型僅關注于企業部門的業務，而系統用例模型則關注于系統本身實現后的互動。

圖素

　　業務用例模型和系統用例模型有共同的圖素，但是在意義上是完全不同的

角色：

業務用例模型

系統用例模型

　　對于角色來說，業務用例模型有兩種角色的變體，分別是業務角色和業務員工。系統用例模型則沒有業務員工，只有業務角色。而它們的含義又是不同的。

　　在業務用例模型中，業務角色代表企業外的角色，業務員工代表企業內的角色。例如對于商店來說顧客就是它的業務角色，而售貨員就是它的業務員工。

　　在系統用例模型中，業務角色代表系統外的角色。例如對于銷售管理系統來說，任何一個操作員都是業務角色，因為它不屬于系統內。

用例：

業務用例模型

系統用例模型

　　對于用例來說，業務用例模型因為需要描述部門的業務，因此它將使用一般用例的變體：業務用例。而系統用例模型則只需要使用用例的本體就可以了。二者的區別在于，業務用例的粒度很粗，它只描述部門的總體業務；用例的粒度很細，需要描述到系統中業務場景的工作。

業務用例模型工作流程

Step-1 ：創建業務用例對象模型的包

　　使用包的變體“ Business Use Case Model ”：

Step-2 ：創建用例對象的角色

　　創建業務員工和業務角色。

Step-3 ：創建組織結構圖

　　制作業務用例模型時，需要通過擴展的關系來將各個業務員工和業務角色組織起來，形成組織結構圖。（說明：需要通過抽象將業務員工的組織關系描述得清晰一些，而業務角色可能沒有階層的關系）

組織結構圖的包應該使用包的變體“ organization Unit ”：

Step4 ：創建業務用例

　　使用業務用例和業務員工、業務角色來粗略的描述部門的業務工作。

系統用例模型工作流程

Step-1 ：創建系統用例對象模型的包

　　直接創建包就可以了：

Step-2 ：創建用例對象的角色

　　創建業務角色

Step-3 ：創建系統用例

　　使用業務角色和系統用例來詳細描述系統的工作，業務角色對用例的關系應該設置為“ use ”，系統用例之間的關系將使用“extend ”、“ include ”來描述。

　　系統用例的名字很重要，因為它將直接影響關系的描述。（在任何一個項目開展時都要對名字本身進行約束，動賓結構，還是主動結構）

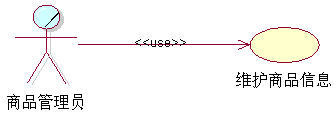

　　比如：有一個系統用例，名為“維護商品信息”，顯然如果有一個業務角色為“商品管理員”，那這個業務角色對“維護商品信息”的信息就應該是：

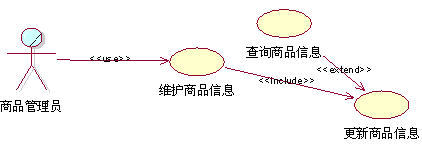

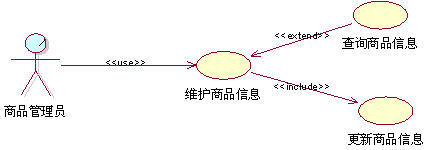

　　而“維護商品信息”這個用例的粒度太粗，因此還需要細化它，假使，“查詢商品信息”和“更新商品信息”都和“維護商品信息”是有關系的，那么它們之間的關系就應該使用“ extend ”、“ include ”來描述。請先看下圖：

　　“查詢商品信息”和“維護商品信息”是擴展（ extend ）的關系，“更新商品信息”和“維護商品信息”是包含（ include ）的關系。

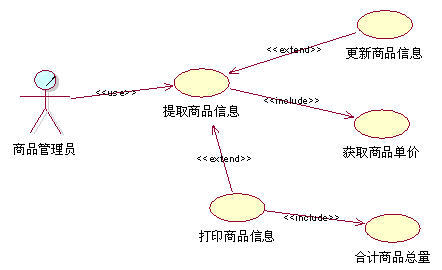

　　這樣的圖示說明了什么？請記住，擴展關系是指對于被擴展方（在這里指“維護商品信息”），擴展方（在這里指“查詢商品信息”）是非必要實現的，也即沒有“查詢商品信息”，一樣可以叫做“維護商品信息”。但是相對包含關系就不一樣，“更新商品信息”對于“維護商品信息”來說是必須實現的一個用例，如果沒有“更新商品信息”就沒有“維護商品信息”了。此外，對于擴展關系，還有一個條件，就是擴展方應該在被擴展方用例實現的基礎上進行的擴展。因此對于上圖，若要表達的更清晰，則可以這樣畫：
